Компания Karl Storz, основанная в 1945 году, на протяжении десятилетий является синонимом инноваций в области эндоскопии и малоинвазивной хирургии. Особую нишу в её продуктовом портфеле занимают высокочастотные (ВЧ) хирургические инструменты, которые совершили революцию в интраоперационном гемостазе и прецизионном рассечении тканей. Эти инструменты, работающие в монополярном и биполярном режимах, представляют собой не просто металлические проводники тока, а сложные эргономичные системы, спроектированные для конкретных анатомических областей и хирургических задач. От урологических манипуляций до фетоскопических вмешательств – спектр их применения невероятно широк. В данной статье мы проведём детальный анализ принципов работы, конструктивных особенностей, полной типологии и клинических сценариев использования биполярных и монополярных инструментов Karl Storz, выходящих за рамки классических пинцетов.

Физические принципы и фундаментальные различия

Понимание физики высокочастотного тока является ключом к безопасному и эффективному применению инструментов.

1. Монополярный режим: мощность и глубина

Монополярная цепь требует трёх компонентов: генератора ВЧ-тока, активного электрода (инструмента) и пассивного (нейтрального, или диспергирующего) электрода, который крепится на теле пациента. Ток высокой частоты (обычно 300-500 кГц) проходит от активного электрода через тело пациента к нейтральному, создавая высокую плотность энергии в точке контакта инструмента с тканью.

• Физический эффект: Интенсивное тепловыделение. В зависимости от формы волны и мощности, это приводит либо к мгновенному испарению внутриклеточной жидкости и рассечению ткани («резание»), либо к денатурации белка и обезвоживанию с коагуляцией сосудов («коагуляция»).

• Ключевые особенности:

• Глубокое термическое воздействие: Ток распространяется по пути наименьшего сопротивления, что может привести к непредсказуемому боковому распространению тепла.
• Необходимость нейтрального электрода: Его правильное наложение критически важно для предотвращения ожогов кожи.
• Неприменимость в электролитных средах: Ток рассеивается в проводящей жидкости (например, физиологическом растворе), что делает инструмент нерабочим.

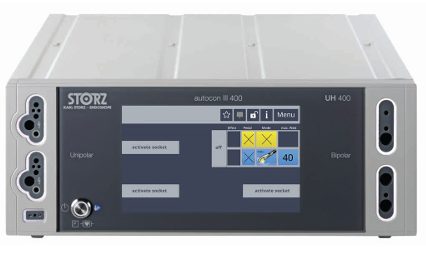

• Эволюция в Karl Storz: Генераторы серии AUTOCON® II (200, 400) предлагают продвинутые монополярные режимы, такие как GASTRO-Cut для эндоскопии, обеспечивающие фракционированное резание с контролируемой мощностью, что минимизирует риск перфорации.

2. Биполярный режим: безопасность и локальность

В биполярном режиме оба электрода – активный и возвратный – расположены в непосредственной близости на кончике одного инструмента (например, на концах бранш щипцов).

• Физический эффект: Ток проходит только через ткань, зажатую между электродами. Энергетическое воздействие строго локализовано в небольшом объёме между ними.

• Ключевые особенности:

• Минимальное боковое повреждение: Отсутствие тока, проходящего через тело пациента, исключает риск ожогов в удалённых зонах. Нейтральный электрод не требуется.
• Работа в жидкой среде: Может эффективно использоваться в ирригационных растворах (например, NaCl 0.9%), что незаменимо в гистероскопии или артроскопии.
• Более мягкий гемостаз: Идеален для коагуляции мелких и средних сосудов с минимальным обугливанием тканей.

• Эволюция в Karl Storz: Разработка инструментов с регулируемым расстоянием между полюсами (например, в биполярных щипцах) позволяет хирургу адаптировать зону коагуляции под конкретную задачу – от точечной до обширной.

Детальная классификация и конструктивные особенности инструментов

Ассортимент Karl Storz можно систематизировать по функциональному назначению и конструктивным решениям.

1. Электроды для коагуляции и резания

• Электроды по форме рабочей части:

• Пуговчатые (шариковые) электроды (27770AA и др.): Сфера диаметром от 2 до 10 мм. Используется для поверхностной коагуляции больших площадей, остановки капиллярного кровотечения, абляции слизистой. В урологии (цистоскопия) применяется для коагуляции мелких опухолей мочевого пузыря.
• Игольчатые электроды (27772AA, 26159 N): Тонкий острый кончик. Предназначен для точечной глубокой коагуляции и прецизионного резания. Незаменим в гистероскопии для рассечения внутриматочных перегородок (по Bettocchi), в урологии для инцизии устья мочеточника.
• Крючкообразные электроды (27030EL): Форма крючка позволяет поддевать и коагулировать ткань, а также выполнять диссекцию «на себя». Часто используется в урологических операциях.
• Петлевые электроды: Отдельная обширная категория, рассмотренная ниже.

2. Петли и режущие инструменты

• Полипэктомические петли:

• Монополярные одноразовые (серия 11022x): Гладкий тросик, овальная форма, разная длина реза (20, 25, 30 мм). Для гастроэнтерологии (удаление полипов в желудке, кишечнике). Ключевое преимущество – высокая безопасность благодаря запаянным соединениям.
• Монополярные для гистероскопии (26159 L): Для резекции полипов эндометрия и подслизистых миом.

• Петли для конизации шейки матки (26 165 UK/UM/UG): Изолированный тубус и петля заданного размера (10x8 мм, 15x13 мм, 22x17 мм). Используются с изолированным зеркалом и генератором для радикального, но контролируемого удаления патологической ткани.

• Папиллотомы (сфинктеротомы):

• Одноразовые (серии 11021x, 13777 LB): Бывают однопросветные, двухпросветные (для проводника), с разным изгибом кончика. Применяются в ЭРХПГ для рассечения большого дуоденального сосочка. Рентгеноконтрастный кончик облегчает визуализацию.

• Ножи (27030M): Треугольное лезвие для выполнения точных разрезов, например, при стриктурах уретры.

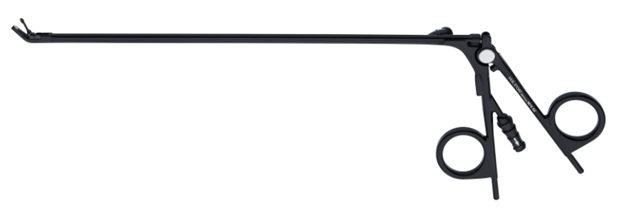

3. Биполярные щипцы сложной конструкции

• Биполярные аспирационные щипцы:

• По Stammberger (461010, 461015): «Золотой стандарт» в эндоскопической ринохирургии (FESS). Интегрированный аспирационный канал немедленно удаляет дым и кровь, обеспечивая постоянную визуализацию. Изгиб 15° или 45°. Регулируемое расстояние между полюсами и подвижная верхняя бранша позволяют коагулировать сосуды у основания черепа (передняя и задняя решётчатые артерии) с беспрецедентной безопасностью.

Ларингеальные (8615AS): Для коагуляции в гортани. Изгиб 45° и аспирационный канал адаптированы для работы в узком просвете гортани.

• Биполярные щипцы TAKE-APART®:

•  Многоразовая рукоятка и тубус + одноразовая рабочая вставка. Экономически эффективное решение, сочетающее надёжность многоразового инструмента и стерильность одноразового. Используются в фетоскопии (26167 FG), а также в ринохирургии (462020 по Castelnuovo).

4. Канюли и трубки для комбинированных процедур

• Канюля для коагуляции и аспирации по Kleinsasser (8605N): Классический инструмент для ларингохирургии. Позволяет одновременно аспирировать секрет и коагулировать кровоточащие сосуды монополярным током.
• Биполярные канюли по Briner (839320, 839330): Угловые или изогнутые, с парой электродов на кончике. Используются в ринохирургии для коагуляции в труднодоступных пазухах (клиновидной, лобной).
• Коагуляционно-аспирационная трубка (25736): Для ректоскопии. Изолированный инструмент для монополярной коагуляции кровотечений в прямой кишке с одновременной аспирацией.

5. Ручки и системы управления

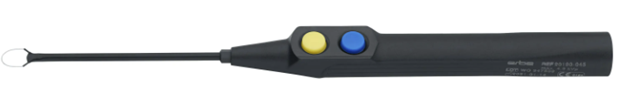

• Рукоятка для электродов 26 5200 43: Эргономичная рукоятка с двумя цветными кнопками (жёлтая – резание, синяя – коагуляция) для интуитивного управления генератором.
• Система CLICKliné: Модульная система рукояток и вставок.

• Рукоятки: Бывают изолированные (красный фон в каталоге, с возможностью монополярной коагуляции) и неизолированные металлические (синий фон, без коагуляции). Модели с «большой контактной поверхностью» улучшают тактильный контроль.
• Рабочие вставки: Широкий спектр – от микрощипцов для биопсии до щипцов Manhes. Обеспечивают поворот на 360°.
• Преимущество: Хирург комплектует инструмент под себя, выбирая рукоятку и вставку, что повышает эргономику и снижает утомляемость.

Углублённый обзор клинических применений по специальностям

1. Урология

• Трансуретральная резекция опухолей мочевого пузыря (ТУР): Монополярная петля является стандартом. Однако для мелких папиллом и коагуляции ложа после резекции всё чаще используются биполярные системы (например, в гибридных петлях), работающие в физиологическом растворе, что снижает риск синдрома ТУР.
• Внутренняя уретротомия: Треугольный нож (27030M) для рассечения стриктур.
• Фрагментация и захват камней: Гибкие щипцы (27095F, 27095P), используемые через цистоскоп.
• Биопсия: Биопсийные щипцы (27071ZJ) для взятия материала из предстательной железы или подозрительных участков слизистой.

2. Гинекология

• Гистероскопия:

• Биполярная петля 5 Fr (26159 BE): «Работа в жидкости». Рассечение синехий (спаек), внутриматочной перегородки, миомэктомия. Безопасность для окружающего эндометрия.
• Монополярная петля Bettocchi (26159 L): Для резекции полипов и миом в неэлектролитной среде (сорбитол, глицин).
• Электрод-шарик по Gordts/Campo (26159 GC): Для коагуляции эндометриоидных очагов при трансвагинальной эндоскопии ( fertiloscopy).

• Конизация шейки матки: Процедура, полностью построенная вокруг монополярной петли. Изолированный тубус и зеркало защищают здоровые ткани. Генератор с функцией автоматического регулирования тока (в AUTOCON® II) критически важен для предотвращения глубокого термического повреждения.

3. Оториноларингология (ЛОР)

• Эндоскопическая хирургия околоносовых пазух (FESS):

• Биполярные аспирационные щипцы Stammberger – основной инструмент гемостаза. Позволяют контролировать кровотечение из решётчатых артерий, что является залогом «бескровного» операционного поля.
• Биполярные канюли по Briner для коагуляции в глубине узких пазух.
• Монополярные игольчатые электроды для септопластики (редукции носовых раковин).

• Ларингохирургия:

• Монополярные канюли по Kleinsasser (8605N) для удаления папиллом, лейкоплакий с одновременным гемостазом.
• Биполярные щипцы (8615A/AS) для прецизионной коагуляции сосудов в голосовых складках.

4. Гастроэнтерология

• Эндоскопическая полипэктомия: Одноразовые монополярные петли (11022x). Важна гладкость тросика для равномерного натяжения и среза полипа.
• Эндоскопическая папиллосфинктеротомия (ЭПСТ): Одноразовые папиллотомы различной конфигурации. Двух- и трёхпросветные модели позволяют использовать проводник для канюляции протока, что повышает безопасность.

5. Фетоскопия и фетальная хирургия

• Лечение фето-фетального трансфузионного синдрома (ФФТС): Биполярные щипцы TAKE-APART® (26167 FG, 26184 HLS) используются для коагуляции анастомозов на плаценте под минимально инвазивным визуальным контролем. Разборная конструкция и одноразовые вставки критически важны для стерильности.

6. Проктология

• Ректоскопия: Набор инструментов для удаления полипов прямой и сигмовидной кишки.

• Изолированный направитель петли (25732) с монополярной коагуляцией.
• Сменные проволочные петли (25233).
• Коагуляционно-аспирационная трубка (25736) для поддержания чистоты поля зрения.

Критерии выбора, безопасность и тенденции

1. Алгоритм выбора инструмента:

1. Определите хирургическую цель: Резание, коагуляция, биопсия, аспирация.
2. Выберите энергетический режим: Монополяр для агрессивного резания, биполяр для безопасной прецизионной работы, особенно вблизи нервов, сосудов или в жидкостной среде.
3. Учтите анатомический доступ: Длина, диаметр (5 Fr, 3 мм, 5 мм), угол изгиба (прямой, 45°, штыкообразный).
4. Проверьте совместимость: С типом эндоскопа (рабочий канал ≥ 2.8 мм), моделью генератора и разъёмами кабеля (4 мм Karl Storz, 3 мм стандартный).
5. Оцените экономику: Многоразовый vs. одноразовый инструмент. Системы типа TAKE-APART® или CLICKliné предлагают гибридный экономичный подход.

2. Вопросы безопасности:

• Монополярный риск: Контроль целостности нейтрального электрода, использование минимально необходимой мощности, избегание контакта с металлическими имплантами.
• Биполярный риск: Избегать коагуляции на одном полюсе (может привести к монополярному эффекту). Не коагулировать толстые пучки ткани без предварительного лигирования.
• Общее: Регулярная проверка изоляции инструментов, особенно в местах изгиба.

3. Будущие тенденции:

• Интеграция с плазменной технологией: Холодная плазма для абляции без глубокого термического повреждения.
• Умные инструменты с обратной связью: Датчики, определяющие тип ткани и автоматически регулирующие мощность.
• Расширение одноразовой роботизированной эндоскопии: Специализированные одноразовые наконечники с ВЧ-функциями для роботизированных систем.
• Биполярные инструменты для лапароскопии: Внедрение безопасных биполярных инструментов для диссекции в общей и онкологической хирургии.

В заключении хочется отметить, что биполярные и монополярные инструменты Karl Storz – это не просто расходные материалы, а высокоинтеллектуальные компоненты хирургической экосистемы. Их эволюция от простых электродов до сложных аспирационных щипцов и модульных систем отражает общий тренд хирургии к большей точности, безопасности и минимальной инвазивности. Глубокое понимание физических принципов, знание полного спектра доступных инструментов и их целевого применения позволяет хирургу не просто использовать технологию, а максимально раскрывать её потенциал для достижения оптимальных результатов лечения пациента. Инструменты Karl Storz, подкреплённые инновационными генераторами серии AUTOCON®, продолжают задавать высочайшие стандарты в операционных по всему миру.
